CKS(D)G系列干式串聯電抗器

1.用途

該系列干式鐵芯串電抗器用于低壓無功補償柜中，與電容器相串聯，當?shù)蛪弘娋W(wǎng)中有大量整流、變流裝置等諧波源時，其產生的高次諧波會嚴重危害主變及其它電器設備的安全運行。電抗器與電容器相串聯后,能有效地吸收電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電容。

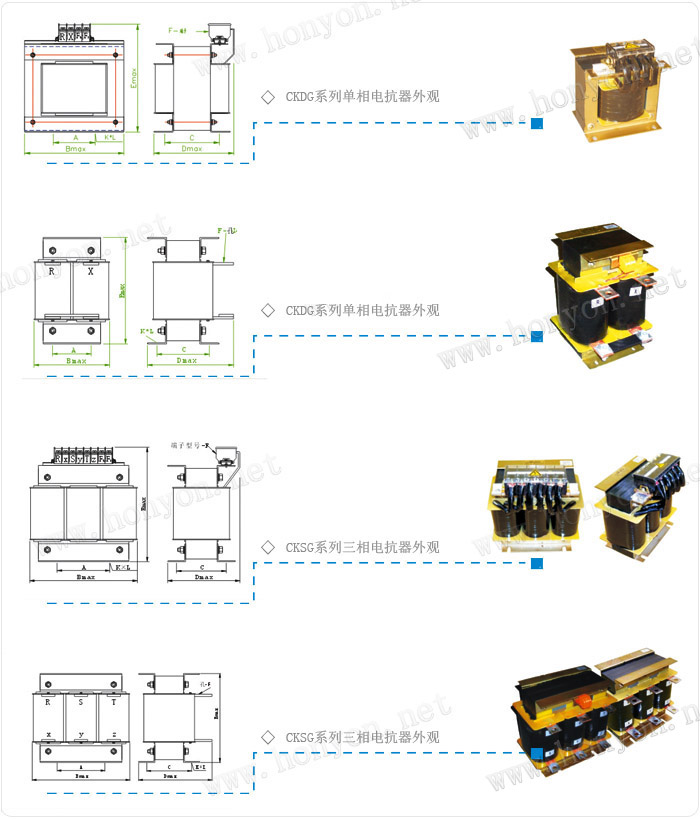

2.圖示

3.結構特點

   1.該電抗器分為三相和單相兩種，均為鐵心干式。
   2.鐵芯采用優質低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，以電抗氣隙在運行過程中不發生變化。
   3.線圈采用H級或C級漆包扁銅線繞制，排列緊密均勻，外表不包絕緣層，具有級佳的美感且有較好地散熱性能。
4.電抗器的線圈和鐵芯組裝成一體后經過預烘、真空浸漆、熱烘固化這一工藝流程，采用H級浸漬漆,使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全地?zé)o噪音地運行。
   5.電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。
   6.外露部件均采取了防腐蝕處理，引出端子采用鍍錫銅管端子。
   7.該電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點，可與國外知相媲美。

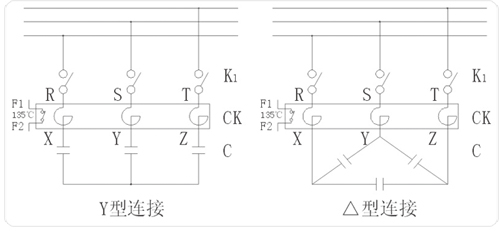

4.電抗器常規接線方式

5.性能參數

   1.可用于400V、660V系統。
   2.電抗率的種類：1%、4.5%、5%、6%、7%、12%、13%....
   3.額定絕緣水平3KV/min.
   4.電抗器各部位的溫升限值：鐵芯不超過85K,線圈溫升不超過95K。
   5.電抗器噪聲不大于45dB。
   6.電抗器能在工頻加諧波電流不大于1.35倍額定電流下長期運行。
   7.電抗值線性度：在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95。
   8.三相電抗器的任意兩相電抗值之差不大于±3%。
   9.耐溫等級B級(130℃)、F級(155℃)或H級(180℃)以上。

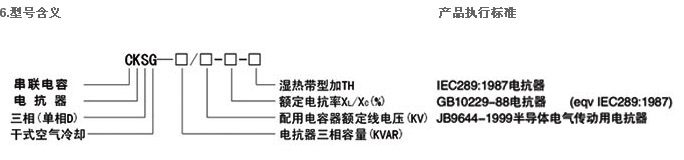

7.使用環境條件

   1.海拔高度不超過2000米。
   2.運行環境溫度-25℃-+45℃，相對濕度不超過90%。
   3.周圍無有害氣體，無易燃易爆物品。
   4. 周圍環境有良好的通風條件，如裝在柜內，應加裝通風設備。

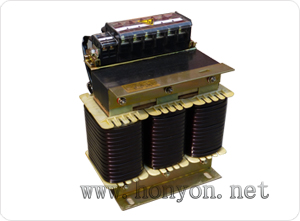

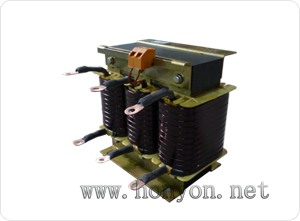

8.產品展示

9.主要技術參數

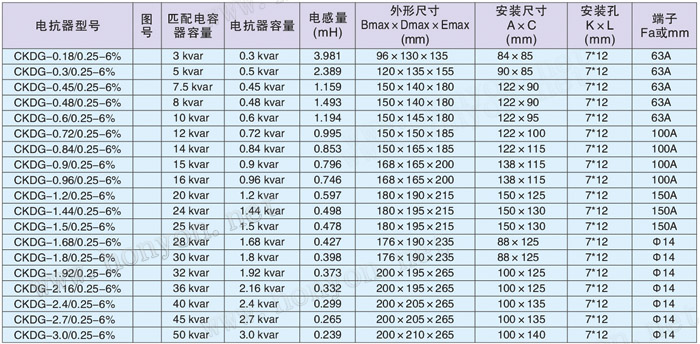

單相串聯電抗器參數及外形尺寸

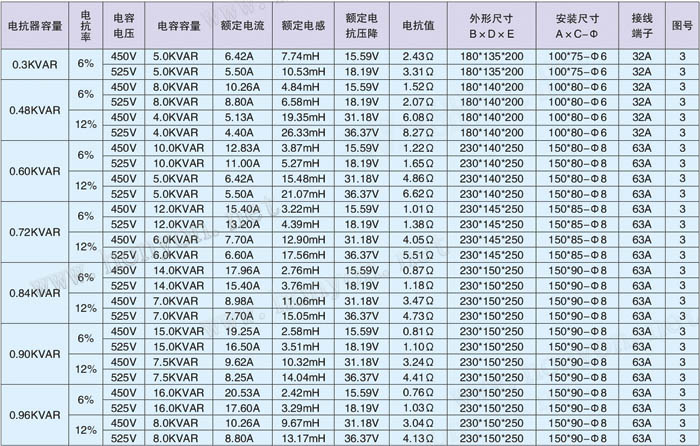

三相串聯電抗器參數及外形尺寸表(1)

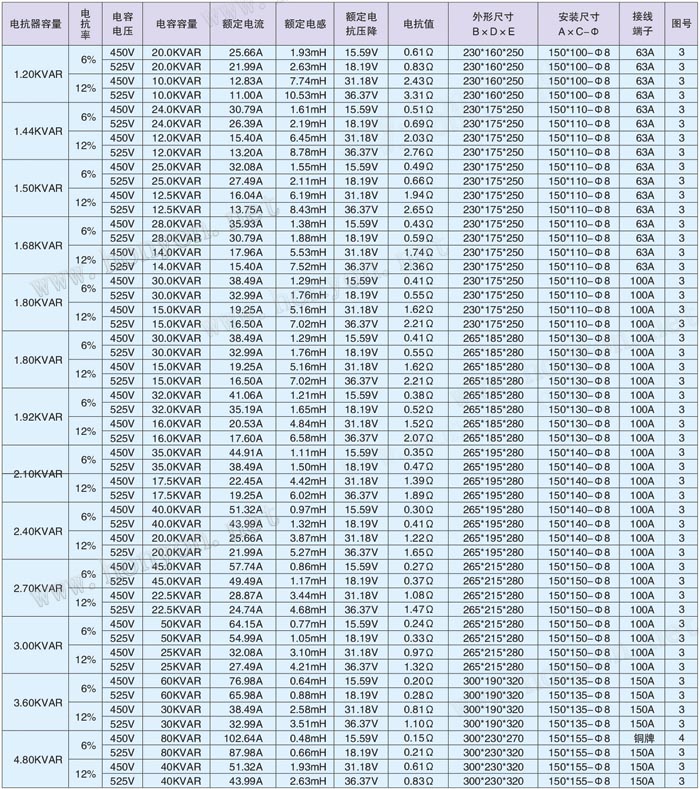

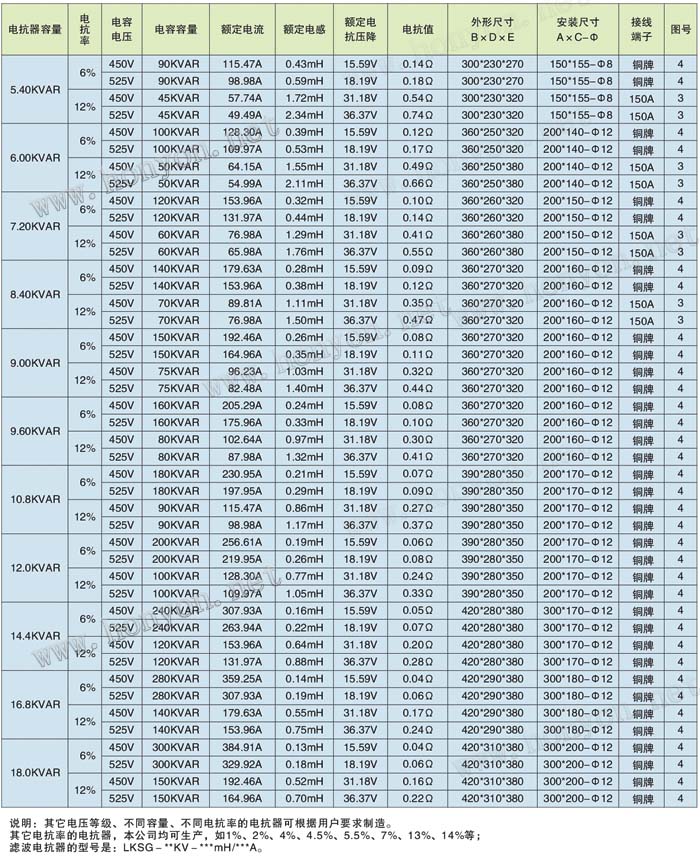

三相串聯電抗器參數及外形尺寸表(2)
